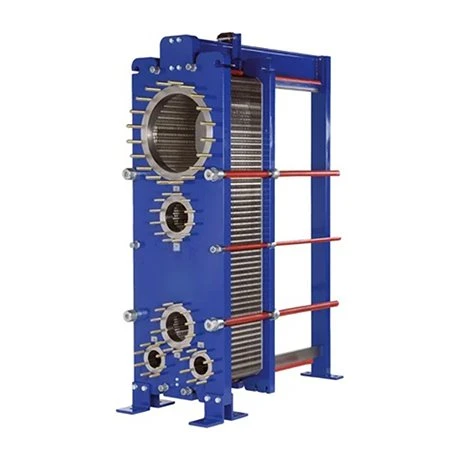

Condensador de Placa

Um condensador de placas, também conhecido como trocador de calor condensador ou condensador tipo placa, é um componente essencial em sistemas de evaporação ou destilação que operam sob condições de vácuo. Usando uma técnica de semi{1}soldagem, este condensador compreende um conjunto de placas especializado e juntas. O meio de resfriamento flui através de um canal com gaxeta, facilitando o processo de aquecimento, enquanto o vapor se condensa dentro do canal soldado. Notavelmente, a entrada de vapor é considerável, em contraste com uma saída menor para uma drenagem eficiente do condensado.

Os condensadores de placas complementam os evaporadores de placas, oferecendo uma solução ideal para condensação de vapor em vários processos industriais. Eles se destacam na condensação de vapor em sistemas de evaporação de 3{3}}efeitos de xarope, sistemas de evaporação de 3{5}}efeitos de suco e sistemas de evaporação de múltiplos efeitos na indústria de etanol. Além disso, os condensadores de placas encontram aplicação como condensadores de vapor em refinarias de açúcar e condensadores de turbina em usinas de energia de pequena escala.

Os condensadores de placas são cada vez mais implantados em diversos cenários de condensação devido à excepcional eficiência de troca de calor, economia-e operações de manutenção simplificadas. Eles fornecem uma alternativa compacta e eficiente aos condensadores indiretos convencionais-e-de tubo. Além disso, são preferidos em aplicações de condensação direta, especialmente onde a recuperação de condensado e as restrições de espaço são considerações essenciais.

Notavelmente, os condensadores de placas podem ser adaptados para incluir ou excluir recursos de sub-resfriamento de condensado. Substâncias não-condensáveis ​​são expelidas de forma eficiente através do tubo de saída de condensado, redirecionando-as de volta para o sistema de vácuo.

Uma compreensão abrangente dos condensadores de placas e suas aplicações permite que as indústrias otimizem os processos para aumentar a eficiência e a produtividade.

Experimente uma eficiência de condensação incomparável com o Condensador de Placa Aflex. Fabricado com engenharia de precisão, nosso condensador maximiza a troca de calor e garante desempenho-à prova de vazamentos. Utilizando tecnologia de-semi{4}}soldagem de ponta, ele condensa vapor com eficiência para vários setores, incluindo processamento de alimentos, produção de bebidas, produtos farmacêuticos e fabricação de produtos químicos.

Atualize seus sistemas de condensação hoje e obtenha desempenho superior com o Aflex Plate Condenser. Eleve suas operações a novos patamares com nossas soluções inovadoras, estabelecendo referências em confiabilidade e eficiência.

Liberte todo o potencial dos seus processos de condensação com o Aflex Plate Condenser. Contate-nos agora para descobrir como nossas soluções avançadas podem otimizar suas operações e gerar sucesso.

Assim como no trocador de calor de placas semi{0}soldadas, a vedação entre as placas no condensador alterna entre soldas a laser e juntas. Possui uma configuração de vigia exclusiva projetada especificamente para condensação a vácuo. O vapor condensa no canal soldado e a água de resfriamento passa pelo canal vedado.

O tamanho da folga do canal é assimétrico, com uma folga maior no lado do vapor e uma folga menor no lado da água de resfriamento. O resultado é uma queda de pressão muito baixa no lado do vapor e alta velocidade e turbulência no lado da água de resfriamento. Juntos, estes maximizam a eficiência da transferência de calor e minimizam a incrustação.

Estrutura, placas, juntas, parafusos de aperto
Formas de montagem: tipo destacável, tipo semi{0}soldado

Estrutura: Aço carbono
Placa: SS304, SS316, Titânio, SMO254, Hastelloy C276
Junta: EPDM, NBR, HEPDM, HNBR, FKM, etc.

1.Grande coeficiente de transferência de calor: faixa de 1500-4700W
2.Estrutura compacta: A área de transferência pode atingir mais de 250m2.
3.Maximizar o design de ventilação
4. Diferentes tamanhos de lacunas de canal de mídia em ambos os lados para minimizar incrustações
5. Fácil de operar, fácil de limpar, desmontar e reparar

Química, petróleo, indústria leve, alimentícia, farmacêutica, maquinário, aquecimento, construção naval, metalurgia, mineração, energia, etc.
